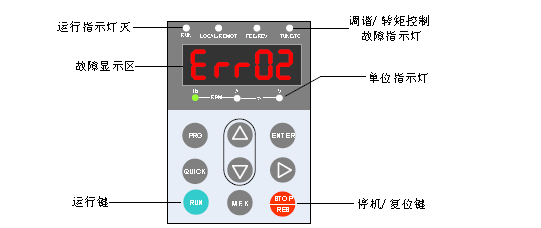

匯川MD500變頻器檢出異常時，會切斷輸出，同時故障指示燈會閃爍。變頻器操作面板會顯示故障代碼如“[Err02]”，故障代碼對應的故障類型和常見解決方法詳見下表。若無法排除故障，可向上海津信尋求技術支持。

面板顯示	故障名稱	故障原因排查	故障處理對策
Err02	加速過電流	變頻器輸出回路存在接地或短路	排除外圍故障，檢測電機或接觸器是否短路
		控制方式為FVC或SVC且未進行參數辨識	按電機銘牌設置參數，進行電機參數辨識
		急加速工況，加速時間設定太短	增大加速時間
		過流失速抑制設定不合適	確認F3-19使能；調整F3-18、F3-20值
		手動轉矩提升或V/F曲線不合適	調整手動提升轉矩或V/F曲線
		對正在旋轉的電機進行啟動	選擇轉速跟蹤啟動或等電機停止后再啟動
		受外部干擾	查看歷史故障記錄，排查干擾源或檢查驅動板/霍爾器件
Err03	減速過電流	變頻器輸出回路存在接地或短路	排除外圍故障，檢測電機是否短路或斷路
		控制方式為FVC或SVC且未進行參數辨識	按電機銘牌設置參數，進行電機參數辨識
		急減速工況，減速時間設定太短	增大減速時間
		過流失速抑制設定不合適	確認F3-19使能；調整F3-18、F3-20值
		沒有加裝制動單元和制動電阻	加裝制動單元及電阻
		受外部干擾	查看歷史故障記錄，排查干擾源或檢查驅動板/霍爾器件
Err04	恒速過電流	變頻器輸出回路存在接地或短路	排除外圍故障，檢測電機是否短路或斷路
		控制方式為FVC或SVC且未進行參數辨識	按電機銘牌設置參數，進行電機參數辨識
		過流失速抑制設定不合適	確認F3-19使能；調整F3-18、F3-20值
		變頻器選型偏小	選用功率等級更大的變頻器
		受外部干擾	查看歷史故障記錄，排查干擾源或檢查驅動板/霍爾器件
Err08	控制電源故障	輸入電壓不在規范范圍內	將電壓調至規范要求范圍
Err09	欠壓故障	瞬時停電	使能F9-59降頻不停功能
		變頻器輸入端電壓不在規范范圍	調整電壓到正常范圍
		母線電壓不正常	聯系上海津信技術支持
		整流橋、緩沖電阻、驅動板、控制板異常	聯系上海津信技術支持
Err10	變頻器過載	負載過大或發生電機堵轉	減小負載并檢查電機及機械情況
Err10	變頻器過載	變頻器選型偏小	選用功率等級更大的變頻器
Err11	電機過載	電機保護參數F9-01設定是否合適	正確設定此參數
Err11	電機過載	負載過大或發生電機堵轉	減小負載并檢查電機及機械情況
Err12	輸入缺相	三相輸入電源不正常	檢查并排除外圍線路問題
Err12	輸入缺相	驅動板、防雷板、主控板、整流橋異常	聯系上海津信技術支持
Err13	輸出缺相	電機故障	檢測電機是否斷路
		變頻器到機組的引線不正常	排除外圍故障
		電機運行時變頻器三相輸出不平衡	檢查電機三相繞組是否正常并排除故障
		驅動板、IGBT模塊異常	聯系上海津信技術支持
Err14	模塊過熱	環境溫度過高	降低環境溫度
		風道堵塞	清理風道
		風扇損壞	更換風扇
		模塊熱敏電阻損壞	更換熱敏電阻
		逆變模塊損壞	更換逆變模塊
Err15	外部設備故障	通過多功能端子DI輸入外部故障信號	排查外圍故障，確認機械允許重新啟動后復位運行
Err15	外部設備故障	通過虛擬IO功能輸入外部故障信號	確認A1組虛擬IO參數設置正確，復位運行
Err16	通訊故障	上位機工作不正常	檢查上位機接線
		通訊線不正常	檢查通訊連接線
		通訊擴展卡F0-28設置不正確	正確設置通訊擴展卡類型
		通訊參數FD組設置不正確	正確設置通訊參數
Err17	接觸器故障	驅動板和電源異常	更換驅動板或電源板
		接觸器異常	更換接觸器
		防雷板異常	更換防雷板
Err18	電流檢測故障	檢查霍爾器件異常	更換霍爾器件
Err18	電流檢測故障	驅動板異常	更換驅動板
Err19	電機調諧故障	電機參數未按銘牌設置	根據銘牌正確設定電機參數
		參數辨識過程超時	檢查變頻器到電機引線
		編碼器異常	檢查編碼器參數設置及接線
Err20	編碼器故障	編碼器型號不匹配	根據實際正確設定編碼器類型
		編碼器連線錯誤	檢測PG卡電源及相序
		編碼器損壞	更換編碼器
		PG卡異常	更換PG卡
Err21	EEPROM讀寫故障	EEPROM芯片損壞	更換主控板
Err23	對地短路故障	電機對地短路	更換電纜或電機
Err25	累計運行時間到達故障	累計運行時間達到設定值	使用參數初始化功能清除記錄信息
Err26	用戶自定義故障1	通過多功能端子DI輸入用戶自定義故障1的信號	復位運行
Err26	用戶自定義故障1	通過虛擬IO功能輸入用戶自定義故障1的信號	復位運行
Err27	用戶自定義故障2	通過多功能端子DI輸入用戶自定義故障2的信號	復位運行
Err29	累計上電時間到達故障	累計上電時間達到設定值	使用參數初始化功能清除記錄信息
Err30	掉載故障	變頻器運行電流小于F9-64	確認負載是否脫離或參數設置是否符合實際工況
Err31	運行時PID反饋丟失故障	PID反饋小于FA-26設定值	檢查PID反饋信號或設置FA-26為合適值
Err40	逐波限流故障	負載過大或發生電機堵轉	減小負載并檢查電機及機械情況
Err40	逐波限流故障	變頻器選型偏小	選用功率等級更大的變頻器
Err41	運行時切換電機故障	在變頻器運行過程中通過端子更改當前電機選擇	變頻器停機后再進行電機切換操作
Err42	速度偏差過大故障	編碼器參數設定不正確	正確設置編碼器參數
		沒有進行參數辨識	進行電機參數辨識
		速度偏差過大檢測參數F9-69、F9-70設置不合理	根據實際情況合理設置檢測參數
Err43	電機過速度故障	編碼器參數設定不正確	正確設置編碼器參數
		沒有進行參數辨識	進行電機參數辨識
		電機過速度檢測參數F9-67、F9-68設置不合理	根據實際情況合理設置檢測參數
Err45	電機過溫故障	溫度傳感器接線松動	檢測溫度傳感器接線并排除故障
Err45	電機過溫故障	電機溫度過高	降低載頻或采取其它散熱措施對電機進行散熱處理
Err46	制動單元過載	制動電阻值太小	更換更大阻值的制動電阻
Err48	制動回路短路	制動模塊異常	聯系上海津信技術支持
Err48	制動回路短路	制動電阻短路	檢查制動電阻是否短路或損壞，如果是則須予以更換
